Unreal Engine Material Node & Parameter

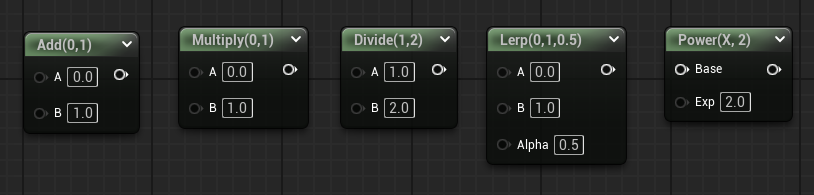

연산 노드



Add

 : 두 입력을 더해서 결과 출력

 : 색상 밝기, UV 텍스처 좌표 오프셋할 시



Multiply

 : 두 입력을 곱한 결과 출력

 : 포토샵의 Multiply 레이어 블렌딩 모드와 비슷한 결과



Divide

 : 첫 번쨰 입력을 두 번째 입력으로 나눈 결과 출력



Lerp (LinearInerpolate)

 : 세번째 입력값을 마스크로 사용해 두 입력값을 블렌딩



Power

 : Base(밑 값), Exp(지수)를 입력 받는다. 대비 조절 효과

Dynamic Material



Add Blueprint - Actor (Sphere)



EventGraph

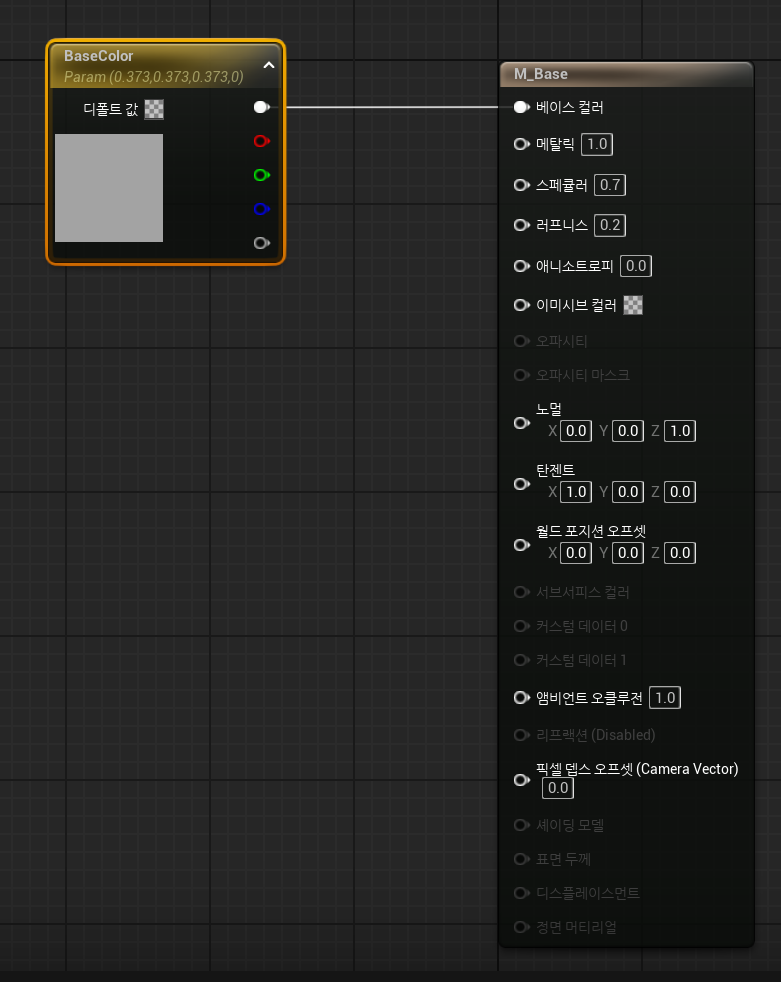

M_Base

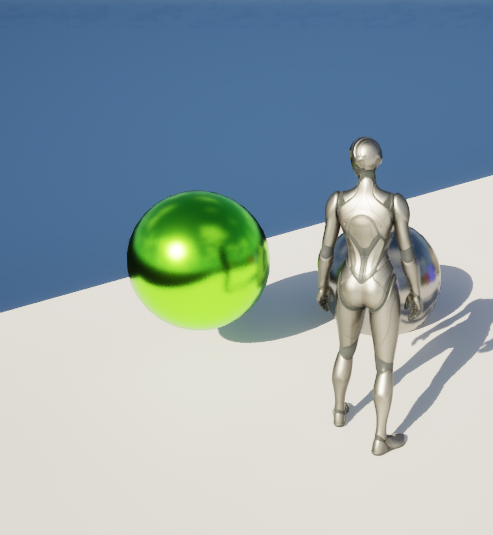

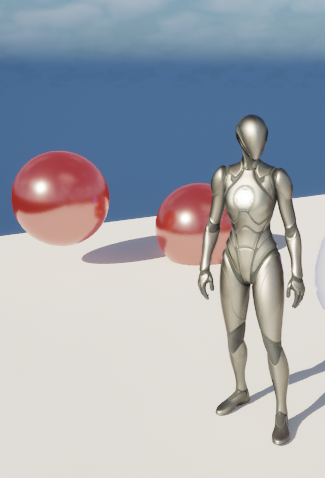

Result (Actor)

Material Editor에 바로 적용시키기

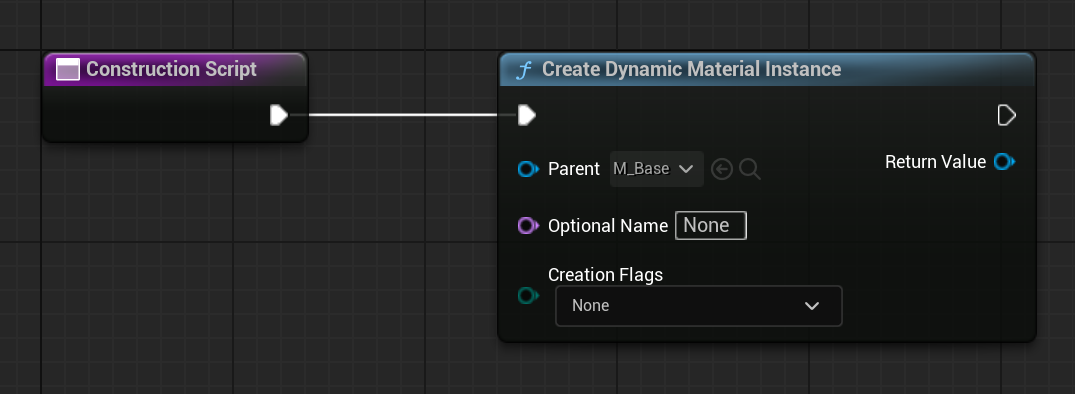

EventGraph에서 Construction Script로 노드 이동



*Construction Script

 : 액터 생성 / 편집 시 실행되는 내용

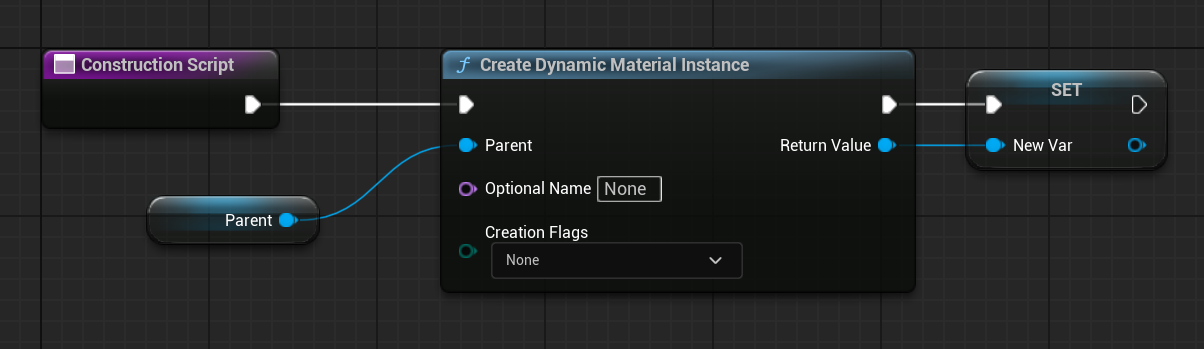

Parent 우클릭 - 변수로 승격

Return Value 우클릭 - 변수로 승격 - 변수 rename : Material Instance

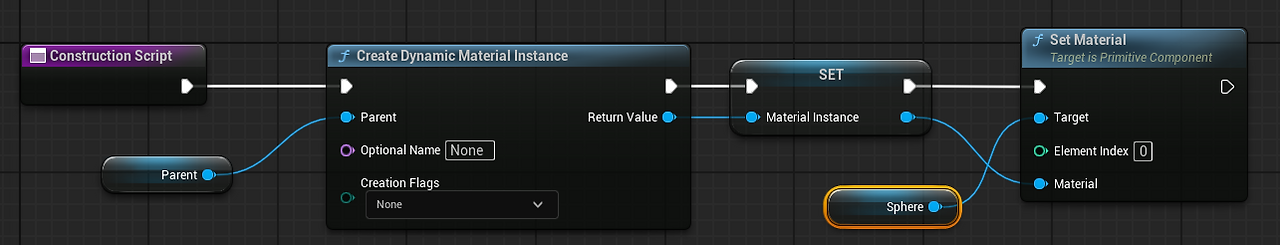

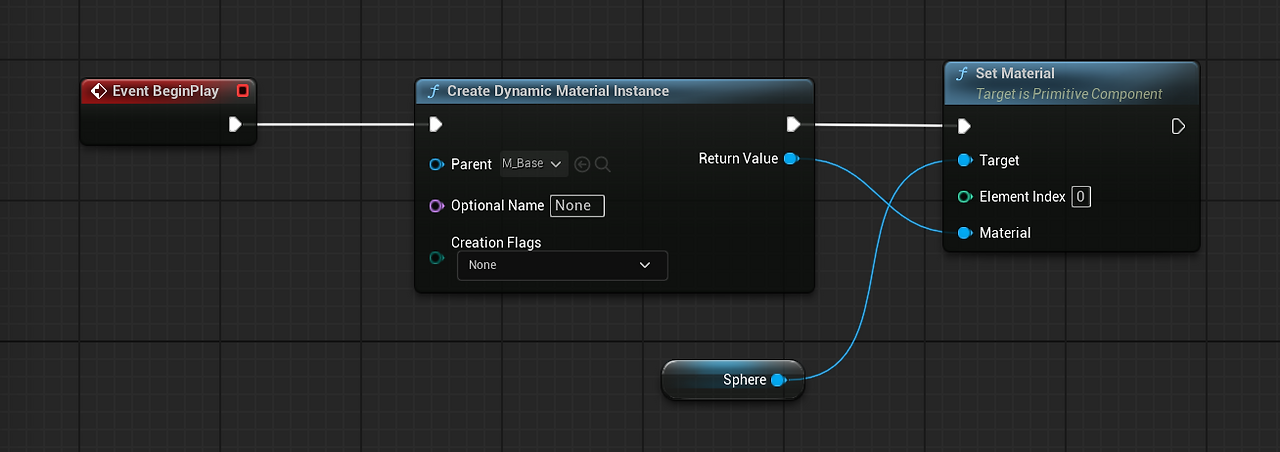

Sphere에 Set Material, material과 연결



Collision을 사용한 Material 색상 변경

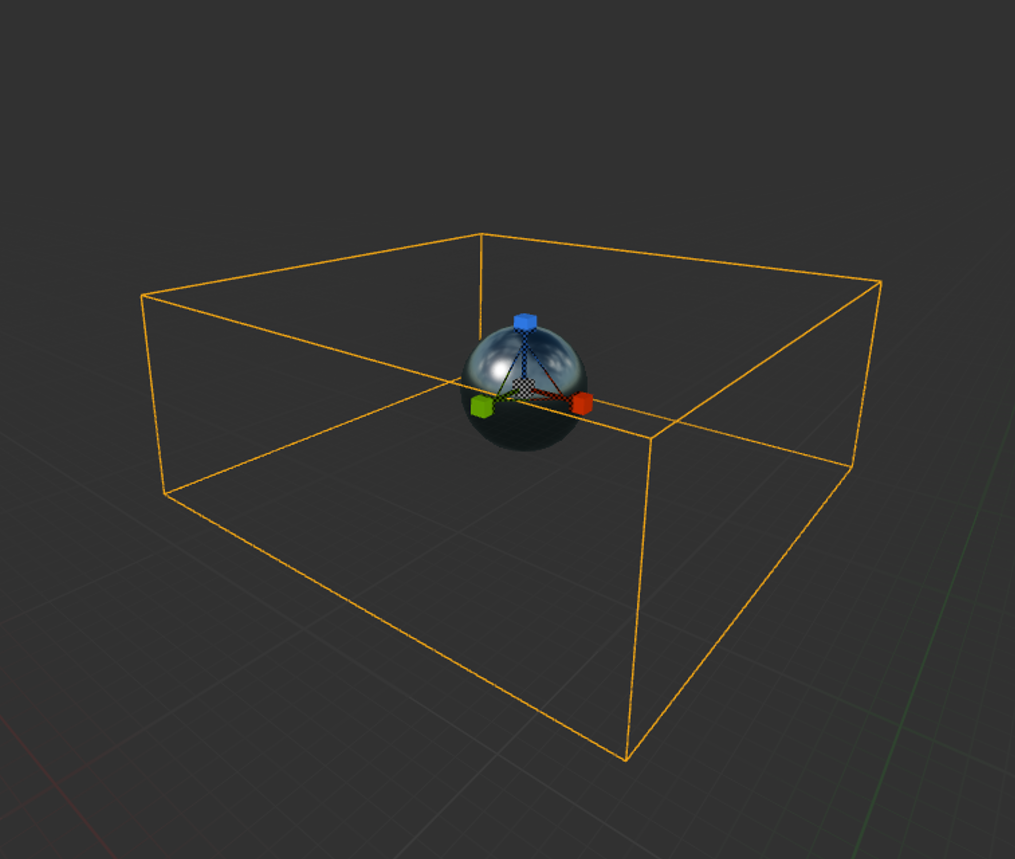

Box Collision 영역 설정

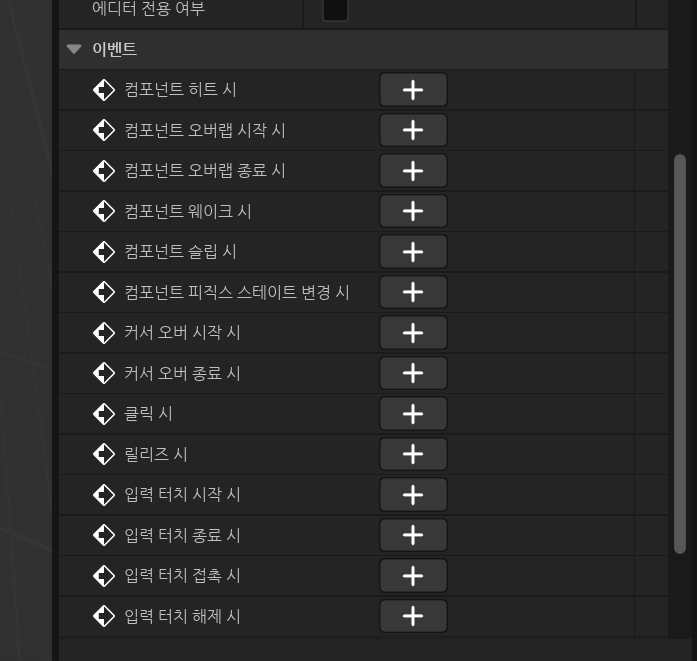

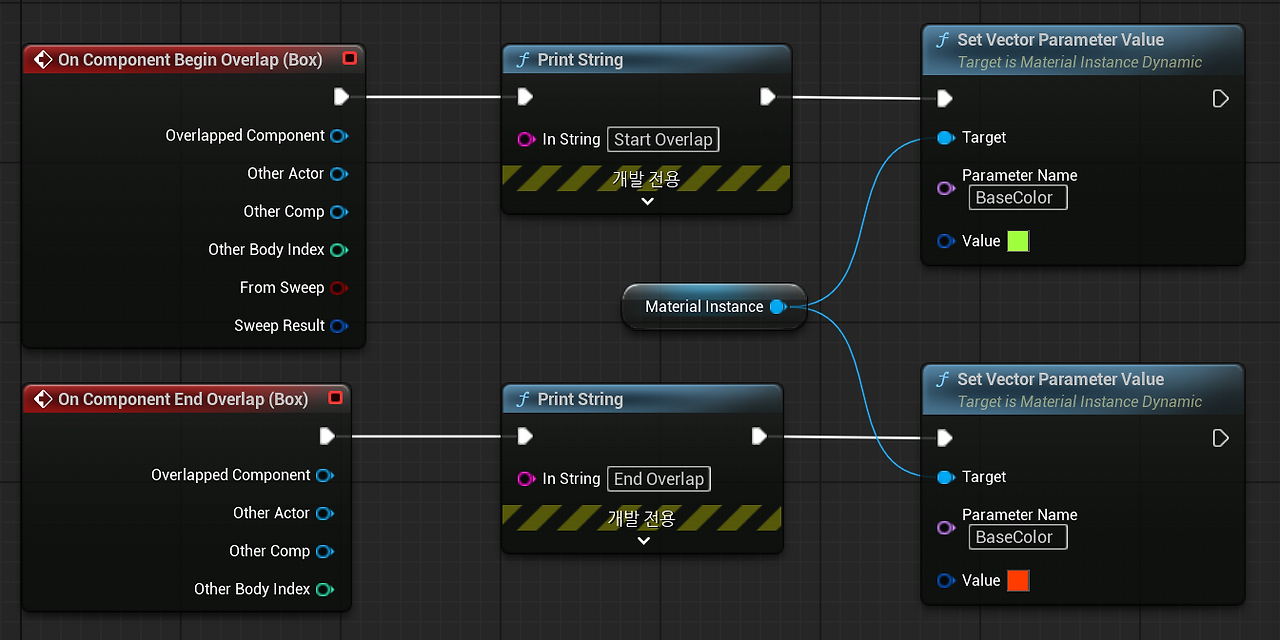

Collision Detail - Event - 컴포넌트 오버랩 시작 시, 컴포넌트 오버랩 종료 시 추가

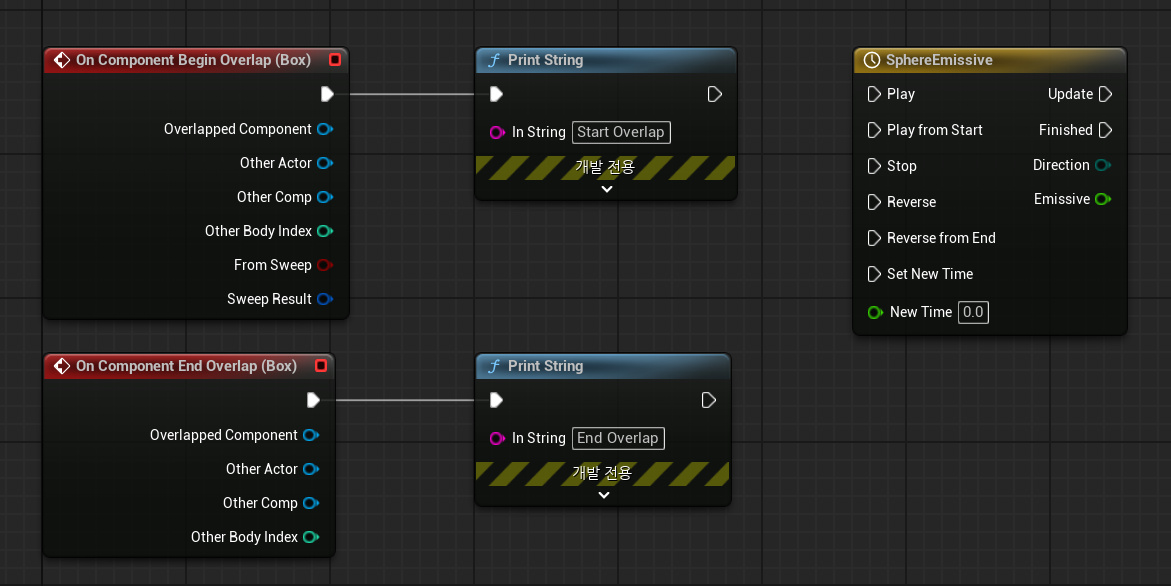

Print String으로 Overlap 영역 확인

Material Instance에서 Set Vector Parameter Value로 Parameter Name에 바꿀 파라미터(BaseColor) 이름, Value에 변경할 값 입력

Add Timeline (Rename “SphereEmissive”)



Timeline node 더블클릭

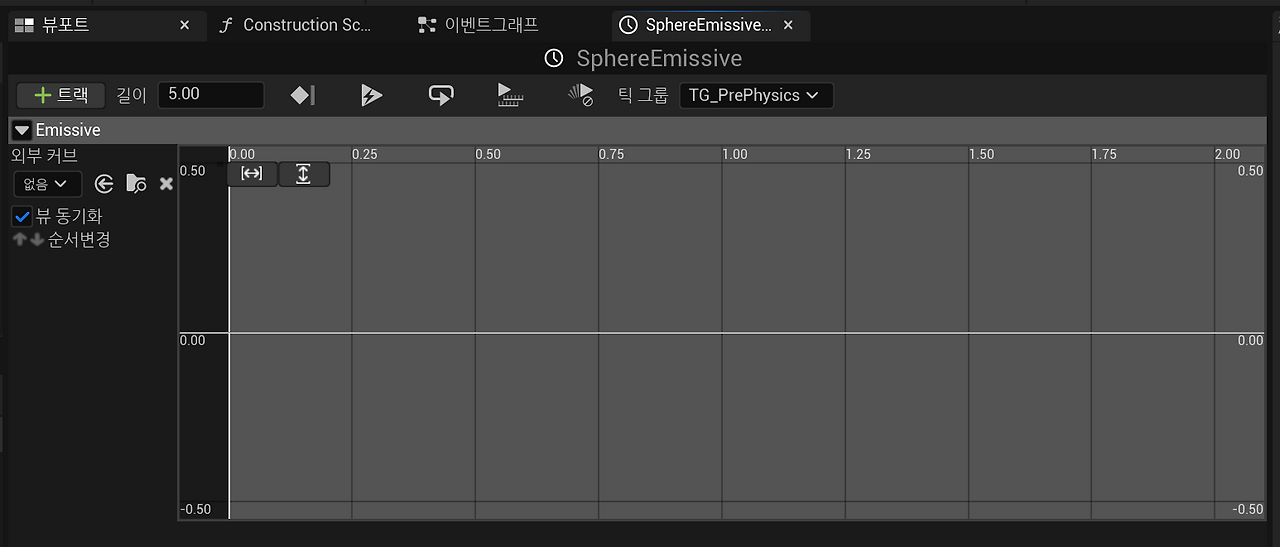

Add - float 트랙 추가

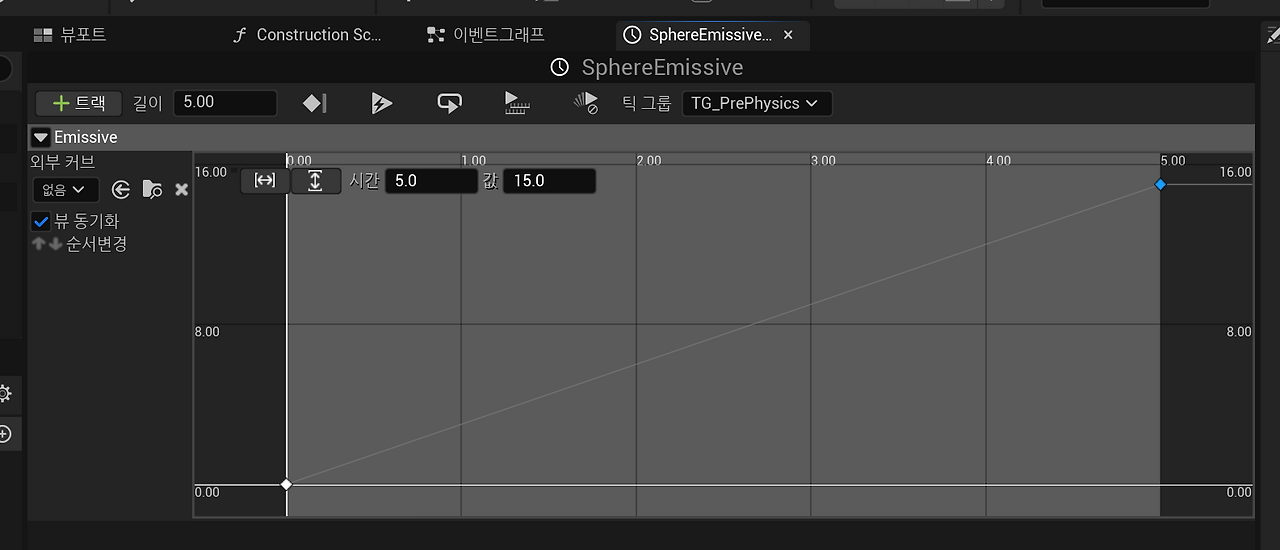

키 추가

Emissive 조절하기

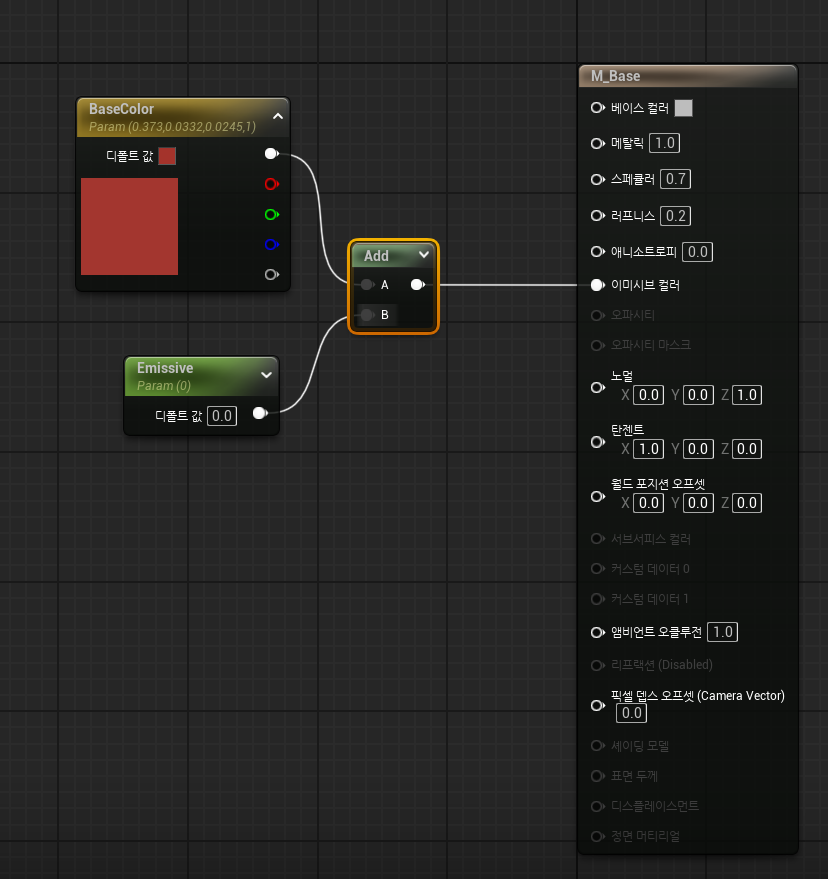

M_Base

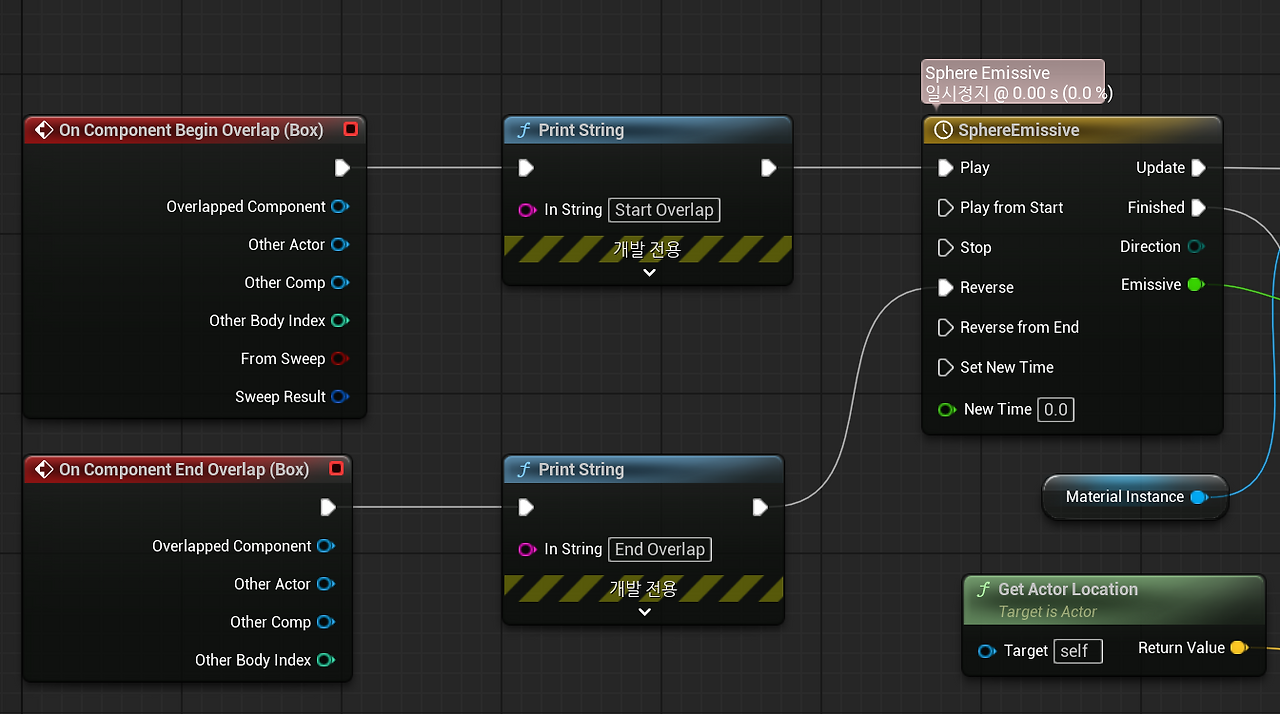

BP_MaterialActor

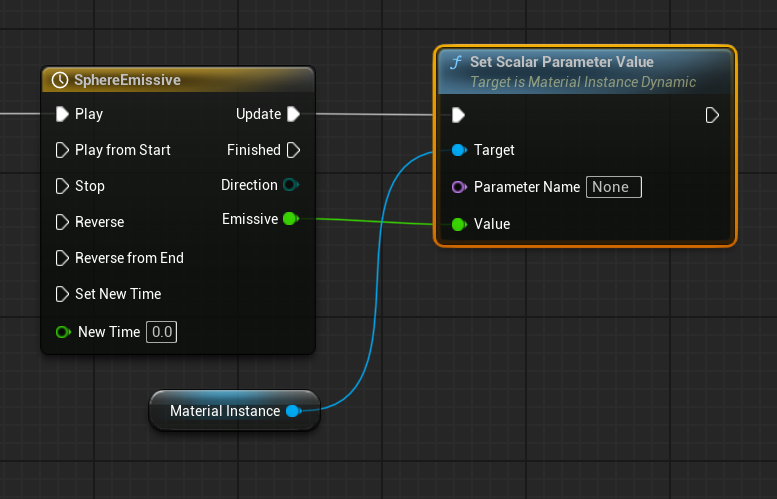

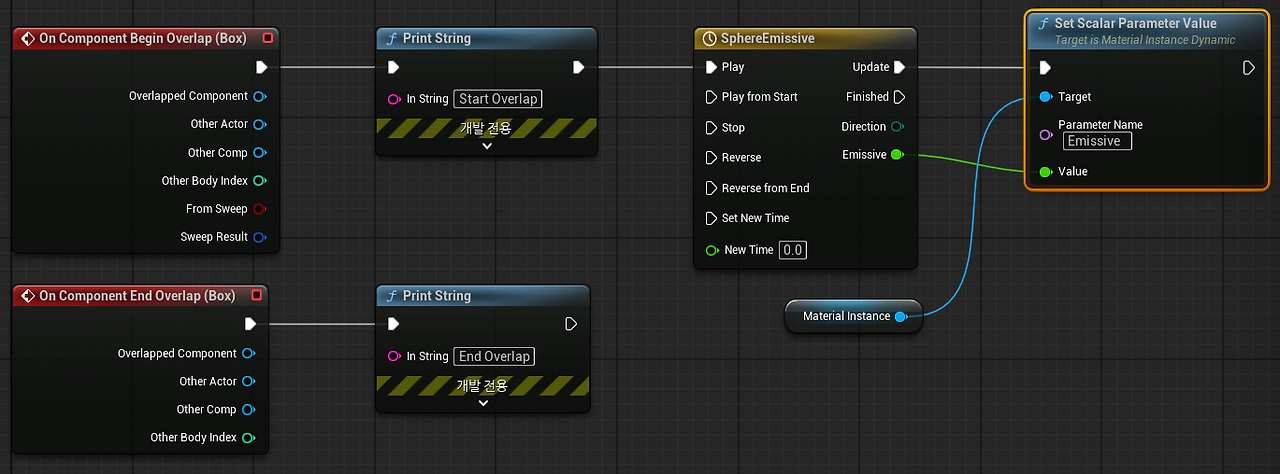

Material Instance - Set Scalar Parameter Value ( Parameter Name “Emissive”)

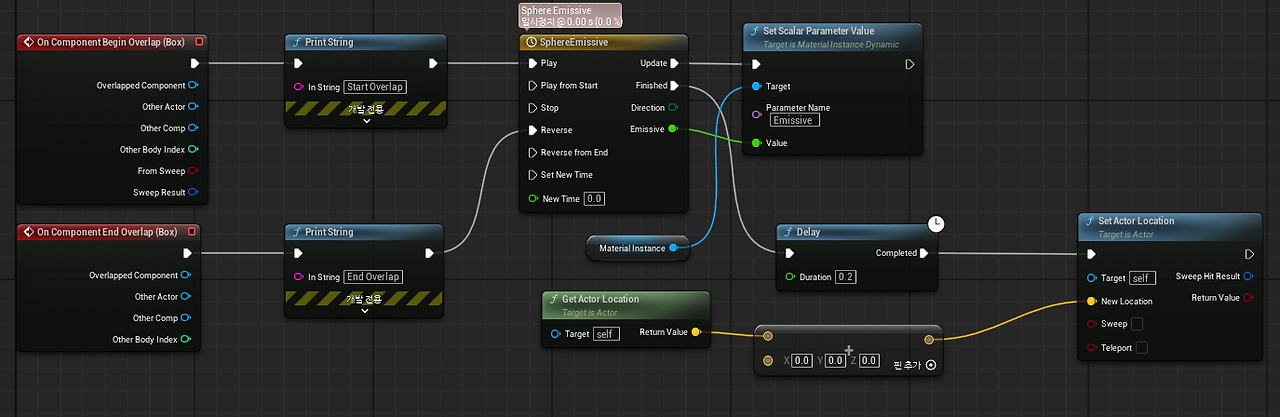

On Component End Overlap을 Timeline의 Reverse에 연결하여 반복시키기기

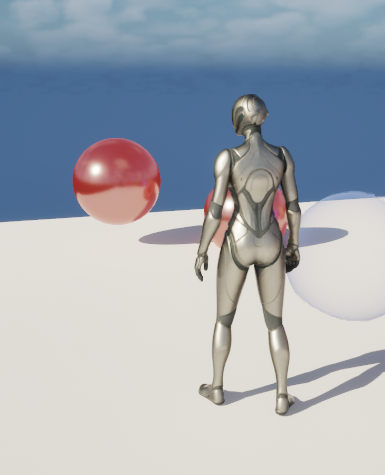

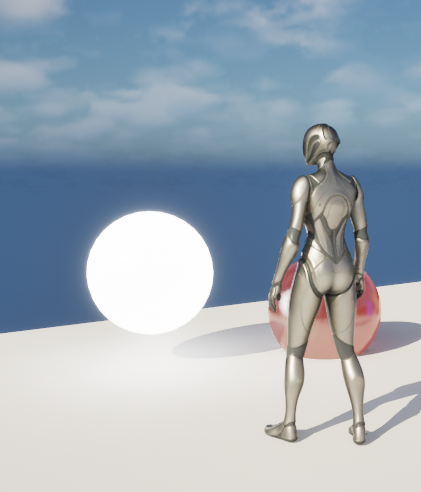

Result

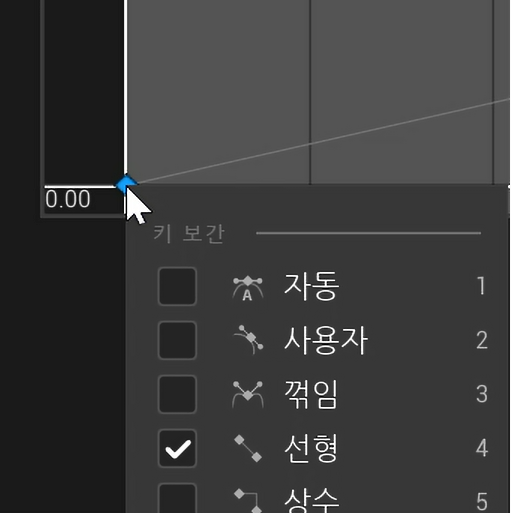

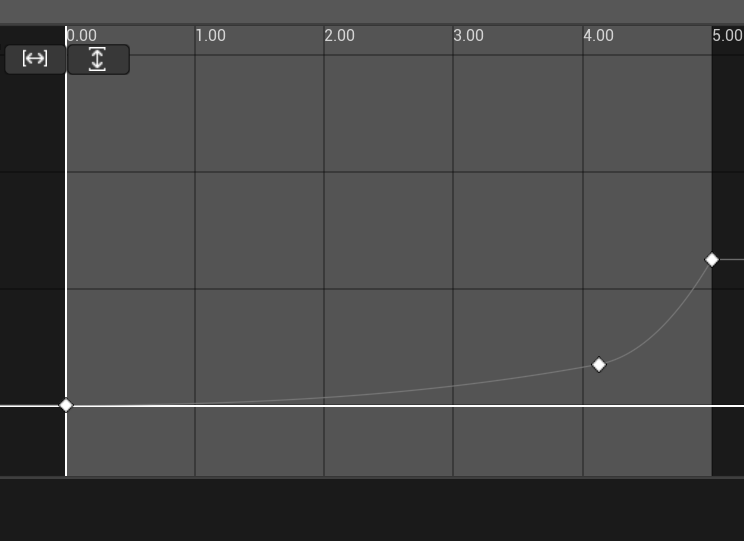

Key frame 편집

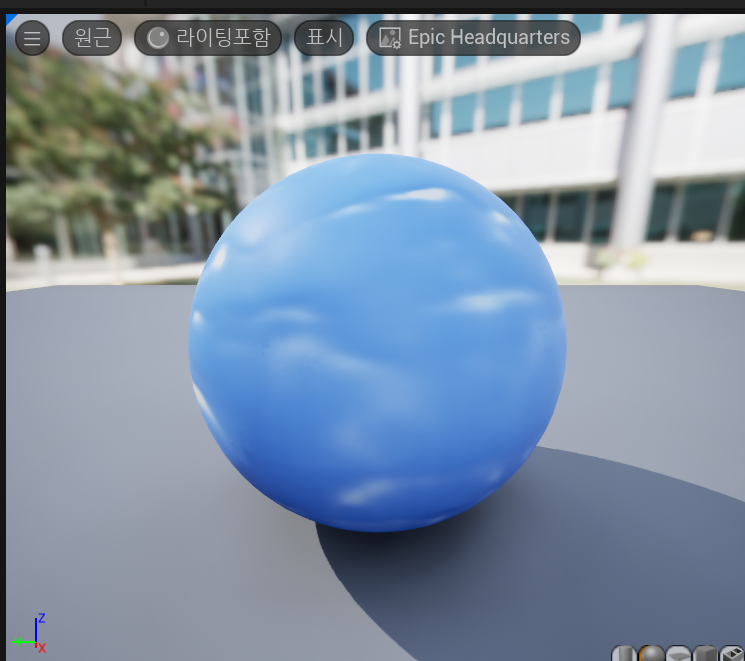

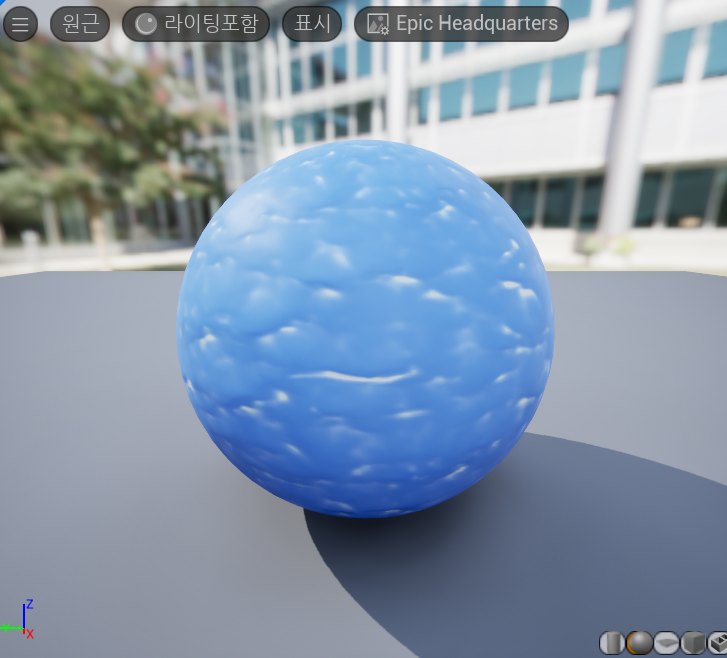

Water Material 제작하기

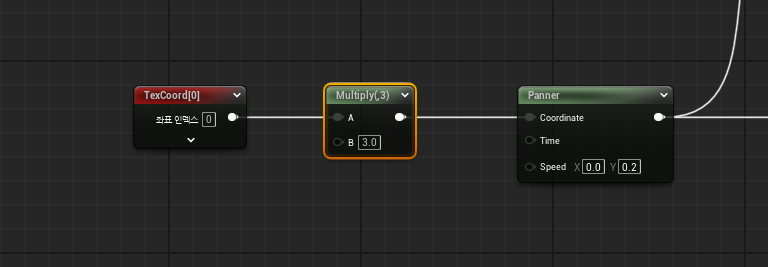

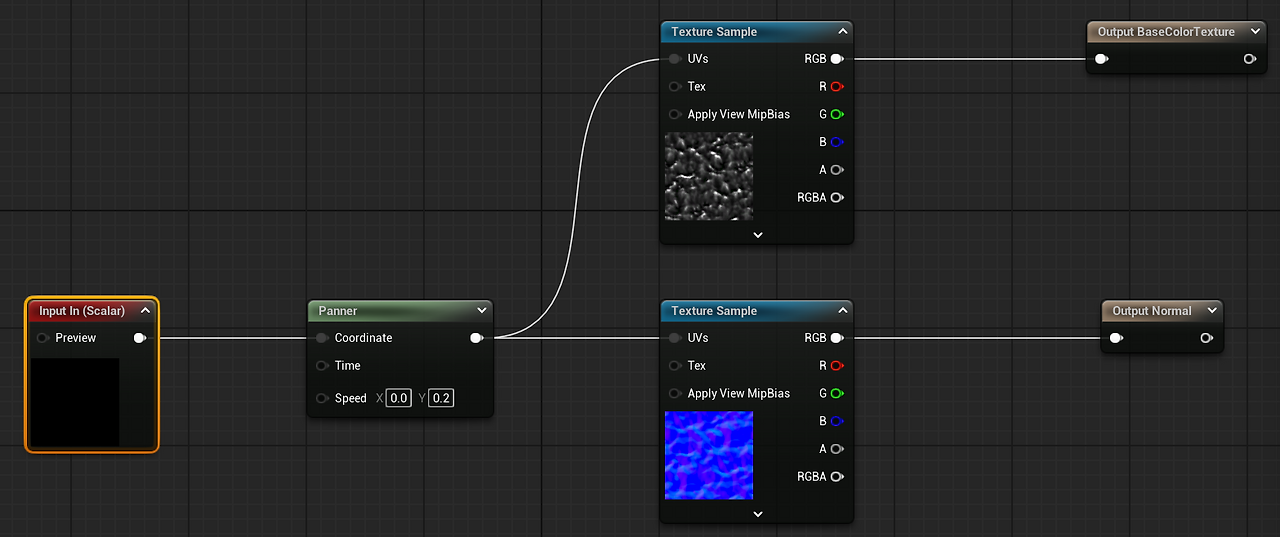

* Panner : Speed (X, Y)에 속도를 넣어 텍스쳐를 움직이게 만든다.











Tiling 조절

반복 노드 Material Function으로 접기

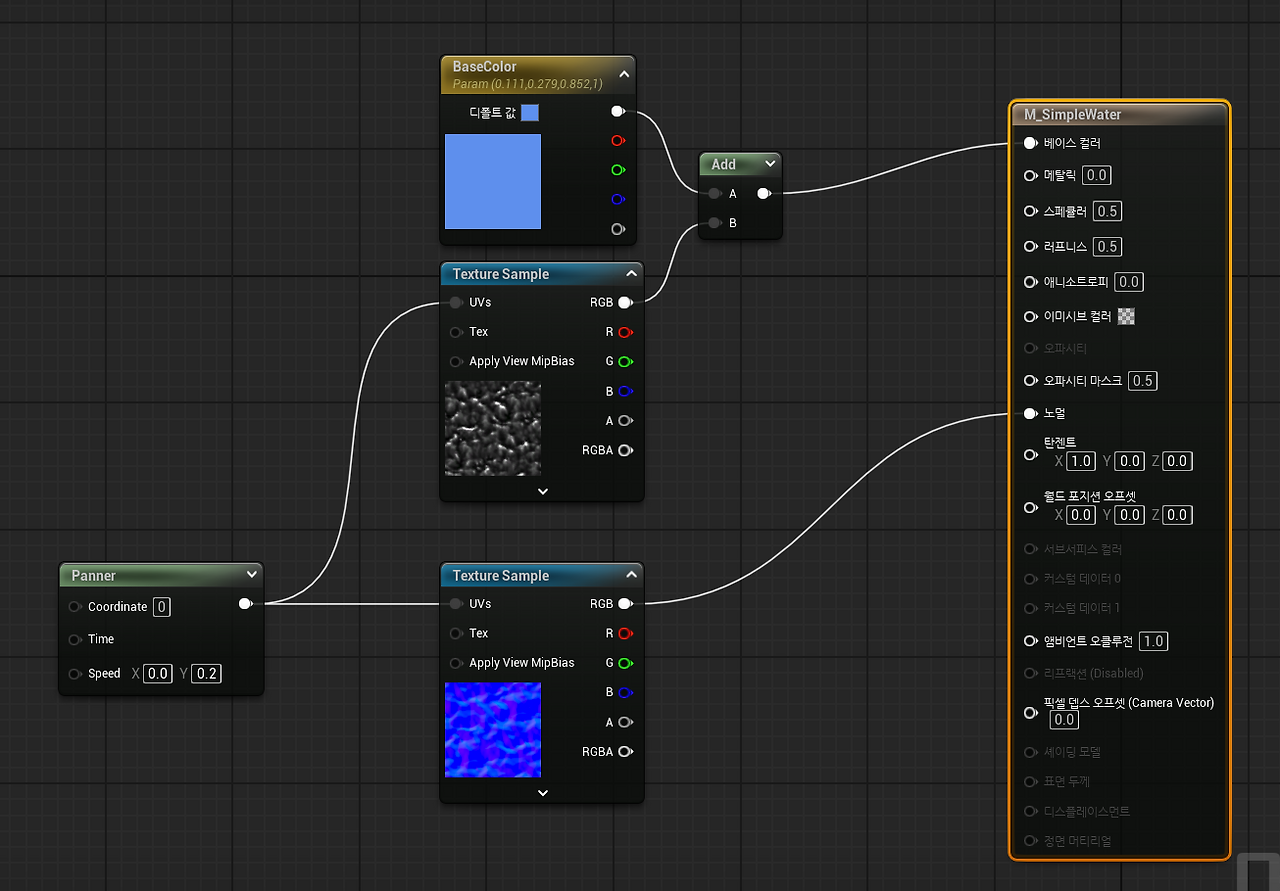

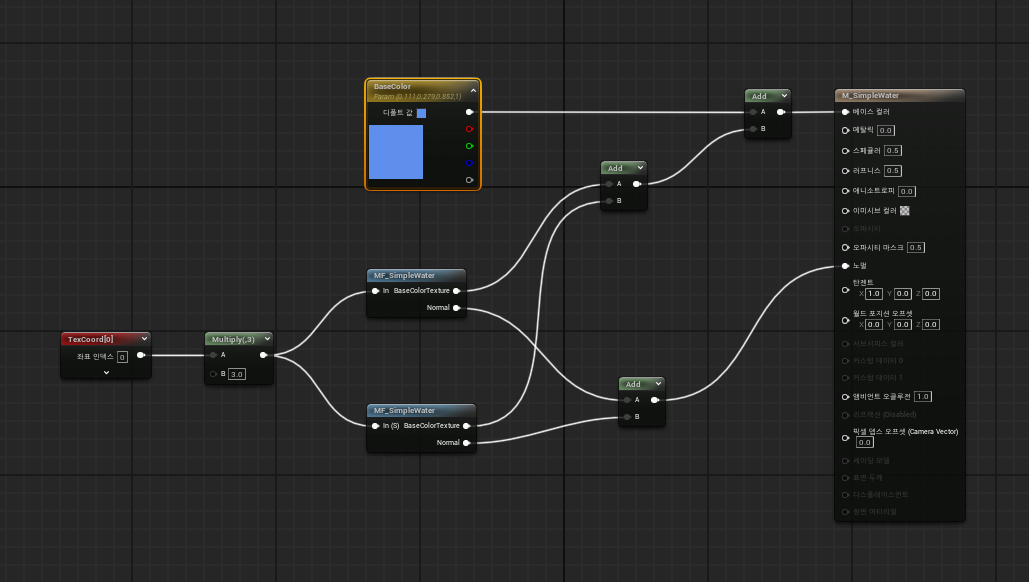

M_SimpleWater



MF_SimpleWater

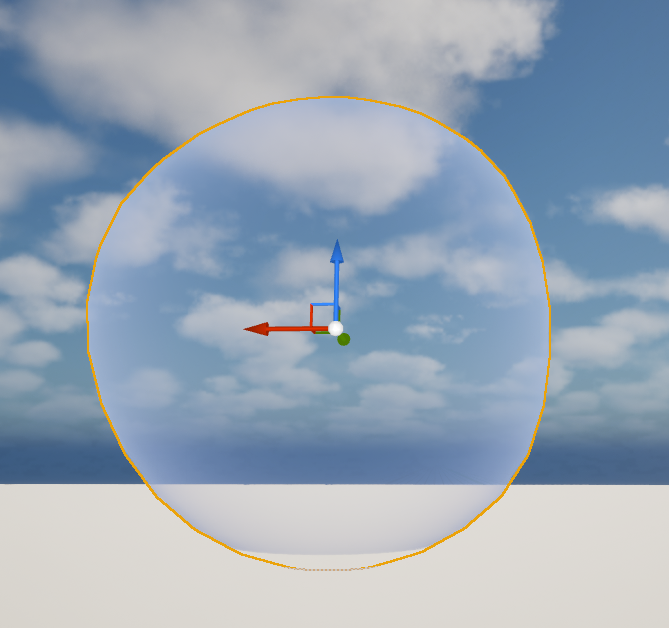

물방울 만들기

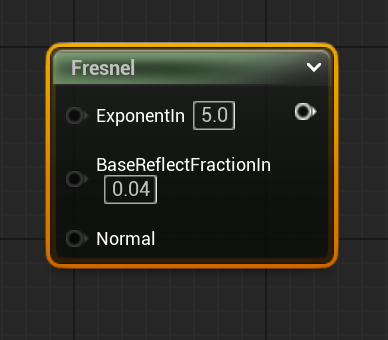

* Fresnel

 : 어떠한 물체에 닿았을 때 반사, 투과 되는 것을 방정식으로 나타낸 노드

 : 값이 낮을수록 가운데로 갈수록 진해진다.

* World Position Offset (월드 포지션 오프셋)

 : 메쉬를 월드 포지션 기점으로 움직이도록 만든다

* GenerateBand

물방울에 움직임 주기

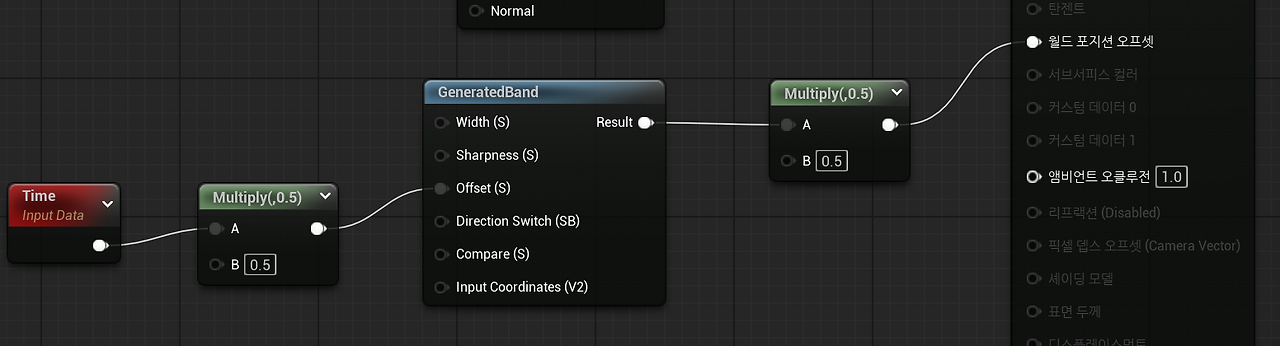

Time 움직임 주기 - GenerateBand Offset

-> 월드 포지션 오프셋 기준으로 움직이도록 함
